ディスプレイソリューション
想像を超えた新しい世界へ
タワーセミコンダクターは、イメージセンサに加え、LCOS、LED、マイクロLED、マイクロOLEDディスプレイ、プロジェクター向けに、独自の技術とソリューションを提供しています。ディスプレイ向けにカスタマイズされた当社のCMOSプラットフォームは、最先端のバックエンドプロセスを備えており、信頼性の高いCMOSディスプレイの量産を可能にします。
OLEDoS 向けCMOS

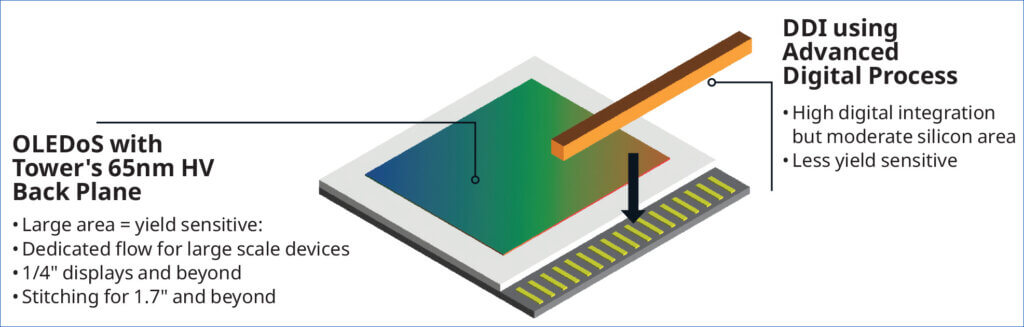

タワーセミコンダクターの数十年におよぶ大規模、高歩留りイメージセンサ技術における専門性は、高輝度・低リークマイクロOLEDディスプレイ向けの専用フローの開発を通じて、マイクロディスプレイ分野にも貢献しています。当社のCMOS 65nm高電圧技術は、ハイエンドのAR/VRおよびXR市場、特に大型ディスプレイ（>1.4インチ）用2チップソリューションにおいて非常に高い価値を提供します。
当社の専用MicroDisplay CMOSバックプレーンは、5μmピクセルピッチまでの電流駆動型ピクセル設計を可能にし、最も要求の厳しいAR/VRアプリケーション向けに5,000PPIのピクセル密度を実現します。
当社の180nmおよび65nmプラットフォームは、リーンフローまたはフルフローで提供されており、超小型AR設計と高歩留まりの大型VRアプリケーションを実現します。
Platforms | 65nm OLEDoS | 180nm OLEDoS |
|---|---|---|
Wafer size | 300mm | 200mm |
Maximum pixel voltage | 5V-8V | 6V |
Stitching compatibility | Yes | Yes |
Dedicated low leakage High Voltage transistors | Yes | Not required |
Dedicated Low leakage transistors | Yes | Not required |
Flexible metal for fanout | Possible | Possible |
Contact on gate | Possible | Possible |
Flows | Full/lean | Full/lean |
さらに、タワーセミコンダクターのOLEDoS CMOSプラットフォームは、180nmと65nmのOLED電極用バックエンドにも対応しています。
プラットフォームの特徴:
- 高い反射率ミラーを備えたLCOS（Liquid Crystal On Silicon）向け実証済CMOSプロセス
- 超高密度µOLEDディスプレイ向けの専用CMOSプロセスバックエンド
- アナログLCOS画素をサポートする低リークトランジスタと高密度コンデンサ
- 1.8V/5.0Vおよび1.8V/12.5Vプラットフォームが利用可能
- VR HMD用大型µOLEDディスプレイ向けスティッチング技術
