Non Imaging Sensor Technologies
センサ機能を拡張し、センサを活用した世界をリード
拡大を続けるコネクテッドIoTの世界は、周囲の環境をセンシングし、データを分析、そしてそれに対応することを基盤に構築されています。タワーセミコンダクターは、幅広いセンサ製造技術とIPを提供し、お客様が最も難しいとされるアプリケーションに対する高まる需要に対応できるよう支援します。
Fill out the below form to download the file:
イメージセンサの枠にとらわれず、より安全で快適な環境と生活を実現するために、機械が周囲の世界をセンシングする必要性はますます高まっています。
タワーは、汚染評価、森林保全、ヘルスケア・予防、清掃、除染に特化したソリューションを通じて、現代の増大する課題に対応する優れたセンサ技術を提供しています。IoT、自動運転/自動運転車、産業用ロボットといった圧倒的な領域を超えて、タワーセミコンダクターは最先端のCMOSテクノロジープラットフォームを活用し、最も包括的なセンシング技術を開発しています。

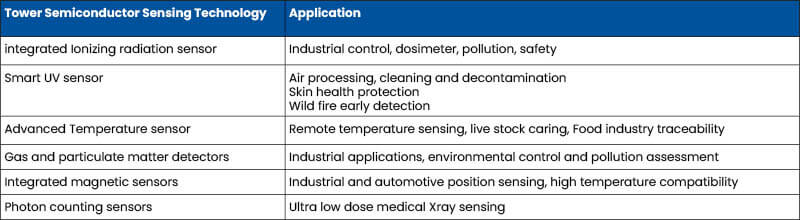

タワーセミコンダクターは、以下の多様なセンシングデバイスを製造するための技術プラットフォームを提供しています。
当社の実績ある柔軟な製造技術により、市場へのセンサ提供を可能にすること、そして拡張することを支援し、優位な競争力を実現します。当社プラットフォームは標準のCMOSプロセスに基づいているため、センシング機能をSoCアーキテクチャに直接組み込むことができます。さらに、お客様のセンサは、最先端CMOSファンドリの品質と製造実績の恩恵を受けることができます。
タワーセミコンダクターのセンサ プラットフォームは、卓越した感度と信頼性を維持しながら、環境向けデバイスの超低消費電力、バッテリーレスの設計と製造を可能にします。
タワーセミコンダクターは、初期設計段階から量産に至るまで、製品ライフサイクル全体を通してお客様のサポートにとても力を入れています。センサ技術そのものに加え、シグマデルタADC、トランスインピーダンスアンプ（TIA）、DAC、組み込みNVM、スタンダードシリアルI/FなどのIPを使用して、お客様がセンサ提供できるようにデザインをサポートします。
さらに、多様なアプリケーションや要件に合わせてセンサをカスタマイズするための設計サポートも提供しています。タワーセミコンダクターのチームは、お客様の市場参入、センサ製品の開発・拡張、そして市場投入までの期間短縮を支援します。
Non-Imaging Sensor 対象市場
センサ製造の独自のプットフォーム
フローティングゲート センサ プラットフォーム
- タワーセミコンダクターが特許を取得したシングルポリNVM
- 追加マスクなしのコアCMOSフロー
- 超低電力動作
- 登録モード時電源不要
- PM 2.5までの粒子状物質検出能力
- PDKが利用可能
- 時間温度インジケータ、放射線、およびラドン（Rn）センサに最適
低消費電力UVセンサプラットフォーム
- 生産用SOIプラットフォームUVA/B/Cに統合されたUVC/UVBセンサ
- スタティック消費電力が0のフローティングゲートベースのUVCセンサ
- リモート読み取り、RFID UVタグなどに最適
- 目に安全な220～225nmセンサーバリアント
- 特にUVCの消毒用途に最適:
- 医療環境の殺菌
- フローベースの空気殺菌（空調、フィルタリング）
- 食品保存のためのコンシューマおよび農業用アプリケーション
センサ用メンブレーン技術および電気的に形成されたナノワイヤ(EFN)
メンブレーンおよびメンブレーンで製造したデバイス向け技術：
- オニオンエッチ手法
- 高い温度感度（> 45mV/K）と低消費電力を記録
- メンブレーン形成するためのバックおよびフロントサイドのドライエッチング
- メンブレーンと統合したヒーター
- ナノワイヤセンサおよび小型トランジスタの製造で検証済み
- 量産RF SOI CMOSプロセスフローに組み込み可能
- ガスセンサや温度センサに最適
センサ信号処理チェーンとデータ分析
- ニューロモーフィックチップ用メモリスター（人工知能データ処理）を含む、組み込み型不揮発性メモリ（Y-Flash）、128ビット-16 kビットメモリ（CMOSへの追加マスクなし）
- 高精度、低消費電力のシグマデルタ型ADC-（14 -22ビット）およびDAC-（10 – 14ビット）
- 広い入力電流範囲、低ノイズ、低オフセットのTIA（トランスインピーダンスアンプ）
- シリアルI / F – I2C、SPI
